Компактные объективы Fujinon серии HF-XA-1F для систем Machine Vision

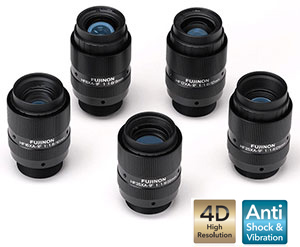

Линейка профессиональной оптики Fujinon HF-XA-1F предназначена для работы с 5-мегапиксельными камерами Machine Vision и включает пять моделей с фокусом 8, 12, 16, 25 и 35 мм. Они имеют миниатюрные габариты, резьбу С-типа, крепление для светофильтров и комплектуются сменными фиксированными диафрагмами. Данные объективы Machine Vision созданы с использованием фирменной технологии Anti Shock & Vibration, устойчивы к внешним воздействиям и обеспечивают образцовую четкость изображения даже в самых неблагоприятных условиях. Перед поступлением в продажу каждый объектив HF-XA-1F проходит процедуру тщательного многоуровневого тестирования.

Machine Vision объективы Fujinon HF-XA-1F Системы Machine Vision широко применяются для высокоточного скоростного технологического контроля и проведения автоматических прецизионных измерений. Объективы Fujinon серии HF-XA-1F линейки 4D High Resolution рассчитаны на работу с камерами Machine Vision с 5-мегапиксельным разрешением, оснащенными высокопроизводительными КМОП-сенсорами. Они оптимально совместимы с датчиком изображения IMX250. Эти оптические устройства востребованы в сферах производства техники, электроники и фармацевтики, проведения научных исследований и опытов, бесконтактного выявления дефектов и т.д.

Возможность выбора оптики под конкретные условия видеосъемки
Величина фокусного расстояния объективов Machine Vision HF8XA-1F, HF12XA-1F, HF16XA-1F, HF25XA-1F и HF35XA-1F составляет 8, 12, 16, 25 и 35 мм. Модель HF8XA-1F совместима с сенсорами, имеющими диагональ до 2/3” и размер пикселя 3,45 мкм, а остальные устройства - с 1/1,2-дюймовыми чувствительными элементами с шагом пикселя 4,5 мкм. Углы захвата изображения, которые обеспечивает оптика этой серии, находятся в пределах от 58,4°/44,6° до 14,2°/10,7° по горизонтали/вертикали. Минимальное расстояние до объекта видеосъемки составляет 200 мм для HF35XA-1F и 100 мм – для остальных моделей. Каждый объектив Machine Vision серии HF-XA-1F укомплектован сменными фиксированными диафрагмами с различным фокальным числом.

объективы Machine Vision HF-XA-1F с технологией Anti Shock & Vibration Усовершенствованная технология Anti Shock & Vibration

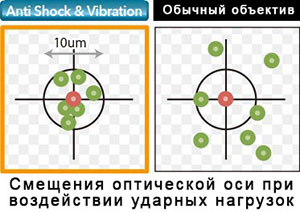

Объективы Fujinon серии HF-XA-1F имеют усиленную конструкцию корпуса и соответствуют стандарту вибрационной стойкости IEC60068-2-6, а технология Anti Shock & Vibration обеспечивает формирование четкой картинки при низко- и высокочастотной тряске. Также эти устройства Machine Vision способны удерживать свои механические и оптические элементы в исходном положении и не допускают сдвига оптической оси более чем на 10 мкм даже при ударах с ускорением 100 м/с². За счет этого они оптимально подойдут для систем Machine Vision на сборочных конвейерных линиях и других подвижных объектах. Благодаря минимальному содержанию клея оптика HF-XA-1F практически не изнашивается даже при воздействии повышенных температур и влажности.

объективы Fujinon HF-XA-1F для систем Machine Vision Точная передача параметров объектов

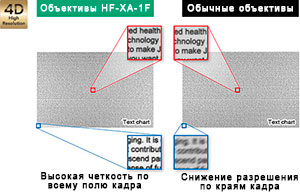

Для корректной работы видеосистемы Machine Vision крайне важно, чтобы камеры формировали изображение, полностью идентичное реальным объектам и не содержащее искажений геометрических параметров и цветов. Профессиональные объективы HF-XA-1F полностью удовлетворяют этим требованиям и передают на чувствительный элемент камеры Machine Vision четкую картинку при любых условиях. При изготовлении HF-XA-1F оптическая ось устройств тщательно выравнивается, что обеспечивает минимальное изменение разрешения при смене расстояния до контролируемых объектов. Для предотвращения искажений при изменении апертуры линзы объективов производятся из низкодисперсионного стекла. Подбор наилучших стеклянных материалов осуществляется с помощью уникального фирменного ПО FOCUS.

Компактные габариты
Внешний диаметр корпуса миниатюрной оптики Machine Vision составляет 34 мм, а высота объективов находится в пределах от 50,3 до 60,2 мм, что позволяет использовать их даже при дефиците свободного пространства (например, на поточных производственных линиях). Это, а также минимальные значения дисторсии, достигается за счет использования асферических линз из высококачественного стекла. В отличие от сферических линз они позволяют контролировать искажения, а общее требуемое число линз уменьшается. Благодаря применению уникальных запатентованных технологий, реализуемых на всех стадиях от проектирования до массового производства, объективы HF-XA-1F для систем Machine Vision обладают безупречными оптическими характеристиками.

Фильтрация световых потоков
В большинстве систем Machine Vision видеосъемка осуществляется при включенной подсветке в видимом или инфракрасном диапазоне. Для увеличения соотношения сигнал/шум, улучшения контрастности и поддержания образцовой четкости изображения при работе того или иного осветителя объективы целесообразно использовать совместно с опциональными фильтрами, пропускающими волны только в требуемых частях спектра. На объективы Machine Vision серии HF-XA-1F устанавливаются светофильтры с креплением стандарта M25,5х0,5 мм.

Технические характеристики объективов Machine Vision Fujinon серии HF-XA-1F

Параметры

Значения

Поддерживаемые форматы сенсора

HF8XA-1F:
HF12XA-1F:
HF16XA-1F:
HF25XA-1F:
HF35XA-1F:



2/3”, 1/1,8”, 1/2”, 1/3”
1/1,2”, 2/3”, 1/1,8”, 1/2”, 1/3”
1/1,2”, 2/3”, 1/1,8”, 1/2”, 1/3”
1/1,2”, 2/3”, 1/1,8”, 1/2”, 1/3”
1/1,2”, 2/3”, 1/1,8”, 1/2”, 1/3”

Размеры пикселей сенсора камеры Machine Vision (стандарт./макс.)

HF8XA-1F:
HF12XA-1F:
HF16XA-1F:
HF25XA-1F:
HF35XA-1F:





3,45 мкм/3,45 мкм
3,45 мкм/4,5 мкм
3,45 мкм/4,5 мкм
3,45 мкм/4,5 мкм
3,45 мкм/4,5 мкм

Фокусное расстояние

HF8XA-1F:
HF12XA-1F:
HF16XA-1F:
HF25XA-1F:
HF35XA-1F:



8 мм
12 мм
16 мм
25 мм
35 мм

Апертура

HF8XA-1F:
HF12XA-1F:
HF16XA-1F:
HF25XA-1F:
HF35XA-1F:



F1.6, F4, F8 (опционально)
F1.6, F4.6, F9.2 (опционально)
F1.6, F4, F8 (опционально)
F1.6, F4.6, F9.2 (опционально)
F1.9, F5.2, F10.4 (опционально)

Фокусировка объектива Machine Vision:

Фиксированная

Регулировка диафрагмы:

Фиксированная

Углы обзора (Г/В)

HF8XA-1F:
HF12XA-1F:
HF16XA-1F:
HF25XA-1F:
HF35XA-1F:



58,4°/44,6° (2/3”)
40,1°/30,3° (2/3”)
31,4°/23,7° (2/3”)
20,0°/15,0° (2/3”)
14,2°/10,7° (2/3”)

Минимальное расстояние до объекта

HF8XA-1F:
HF12XA-1F:
HF16XA-1F:
HF25XA-1F:
HF35XA-1F:



100 мм
100 мм
100 мм
100 мм
200 мм

Дисторсия

HF8XA-1F:
HF12XA-1F:
HF16XA-1F:
HF25XA-1F:
HF35XA-1F:



-1,99%
-1,26%
-0,60%
-0,07%
0,10%

Тип соединения объектива с камерой Machine Vision:

C

Габариты (Диам.хВ)

HF8XA-1F:
HF12XA-1F:
HF16XA-1F:
HF25XA-1F:
HF35XA-1F:



34х60,2 мм
34х58,7 мм
34х54 мм
34х55,4 мм
34х50,3 мм

Масса

HF8XA-1F:
HF12XA-1F:
HF16XA-1F:
HF25XA-1F:
HF35XA-1F:



97 г
99 г
94 г
87 г
75 г

Крепление для фильтра:

M25,5х0,5 мм



Профессиональные объективы Fujinon HF8XA-1F, HF12XA-1F, HF16XA-1F, HF25XA-1F и HF35XA-1F для систем Machine Vision можно купить в компаниях, которые имеют статус «официальный дилер Fujinon» и осуществляют продажи и гарантийное обслуживание оптики этой марки. Для получения дополнительной информации об этих объективах, а также о другой оптике Fujinon для камер направляйте запрос на fujinon@fujinon-cctv.ru или обращайтесь к дилерам компании.

Японская компания Fujifilm является одним из крупнейших мировых производителей стеклянных объективов марки Fujinon для камер видеонаблюдения и Machine Vision. Она выпускает полный спектр профессиональной оптики: трансфокаторы, фиксированные и вариофокальные мегапиксельные объективы Fujinon, оптику с поддержкой высоких разрешений, объективы «рыбий глаз», а также аксессуары различного назначения. Fujifilm имеет представительства более чем в 35 странах Европы и по всему миру, а ее продукция отмечена престижными международными наградами.
